一缆式振动光纤简介

2021-12-10 10:56:49

 RD-900G-Z总线型振动光缆报警系统是用普通光缆作为传感单元,当光缆传感单元受到外界振动或压力影响时,光缆中传输光的部分特性就会改变,利用光信号采集器进行信号采集,通过计算机进行分析(分析衰减、相位、波长、极化、模场分布和传播时间)和控制并实现长距离、大范围周界的探测,每防区的长度可达数百米至数千米。系统根据实际应用的不同可分为围栏式和地埋式两种。既可以应用于各种类型的铁艺、铁丝网、栅栏、围墙等地表围栏,也适用于草坪、砂砾层、地砖、地板、水泥地面、普通土壤下,其技术达到同类产品的国际先进水平。系统采用总线型结构,在周界保护范围不需铺设任何供电及通信线路,可广泛应用各种野外环境、边界线等不便铺设供电线路的场所,可为客户大大节约供电设备与线路的成本,并简化施工。

   系统集成了风力传感器,大大降低了因大风天气引起的误报,通过风处理软件自动调节相关参数,自动适应外界环境的变化,在不降低系统性能的基础上大大降低由大风因素引起的误报。在信号处理方法上也做了进一步改进。对树枝飘落、鸟禽飞落、冰雹及其他偶然因素引起误报做了信号处理,大大提升报警准确率。此系统的硬件单元无需手动调节,将硬件系统连接完毕通电运行24小时后,系统会自动找到适合的参数。在联动配置关系上由原来的一对一变成现在的一对多,避免一路报警无法联动多路设备的尴尬,实现联动灵活配置。



总线型振动光缆系统组成

本系统由工控机、报警软件、采集卡、光缆信号采集器、32路联动设备、防区分割包、传感光缆组成



工控机:工控机内安装了高速数据采集卡和数据分析处理报警软件,具有强大的数据分析处理能力,通过局域网将数据采集装置优化后的入侵信号采集并存入数据库,运用多种预设的数据分析手段对信号进行分析、计算、比较、判断,从而找出信号的特征值并进行处理。系统运行时处理数据量的大小与所设防区的个数成正比,所以防区数越多工控机的配置要求就越高。

报警软件:报警软件是该报警系统的专用软件,用户可以通过软件实现对报警系统的功能设置,报警数据采集判断,显示防区电子地图,报警状态信息记录,值班人员信息记录等操作。

采集卡:每套采集卡最多用于采集16路模拟信号,有较高的采集速率、较高的精度和长期稳定工作的特性,根据系统防区的多少安装。

光缆入侵信号采集设备:光缆入侵信号采集设备(简称:采集设备):采集设备放置在监控室内,是系统的核心设备。该装置用于各防区振动传感光缆信号的采集、预处理并将信号传输到采集卡。同时,该设备可通过LED显示设备电源工作状态以及设备的运行状态。

32路联动输出设备:32路联动输出设备可以与警灯,警笛,视频监控等设备进行联动。通过软件可以设置该设备的IP地址以及每个防区需要联动继电器的个数。

防区分割包:防区分割包放置在防区首末端,用于防区之间的光路连接,一台采集设备最多可做16防区,从首端1号防区到末端16防区总共需要17个防区分割包,防区分割包的数量根据防区数量计算,分割包内部的光路结构都不相同,连接方法都是唯一的,在安装时要按照光路熔接图熔接,否则会造成光路不通不能正常工作。

光缆分为两部分

1、引导光缆:由于采集设备放置在监控室内,所以一般使用引导光缆将信号引入,引导光缆为普通室外单模通信光缆,因采用特殊光路结构成为了无感光缆,铺设引导光缆的区域内产生的振动不会被探测。

2、传感光缆:振动传感光缆是一种敷设在铁艺铁网或埋入各种土质内的无源分布式普通通信级光缆,可视为报警传感器。它能够将防护区域内的微小机械振动(即侵入者带来的微小振动)传递到 采集器进行信号收集和分析处理。由于其无源的特性,可广泛应用各类易燃易爆场所,大范围不规则的周界。

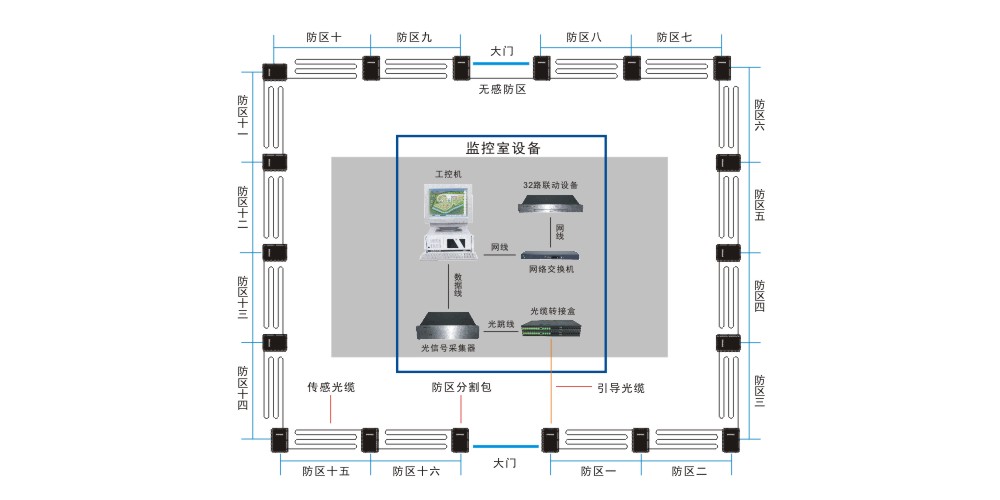

总线型振动光缆系统连接图
